<pre id="luqfk"></pre>
      <del id="luqfk"></del>
      开心五月激情综合婷婷,麻豆一区二区99久久久久,久久综合亚洲色一区二区三区,中文字幕久久久久人妻中出,久久99国内精品自在现线,久久国产色av免费观看,欧美最猛性xxxxx免费,婷婷开心激情综合五月天

      燒結鉭棒軋制時端頭開裂的原因分析

      發布時間: 2022-10-26 22:40:05    瀏覽次數:

      鉭具有熔點高、延展性好、熱導率大、蒸氣壓低、化學穩定性好、抗腐蝕性強等優良特性,鉭經陽極氧化處理后,其表面可以形成致密、穩定、介電常數高的無定形氧化膜[1], 經加工處理后制成的電容器體積小、容量大、可靠性高、壽命長、耐壓性能好、功能穩定,并且能夠在其他電容器不能滿足的苛刻條件下正常工作,因而鉭電容器在當代通訊、電 腦、汽車電子、數碼電器等方面得到了極其廣泛的應用[2]。

      鉭絲是制作鉭電容器的主要原材料,其作用是做鉭電解電容器的陽極引線,其加工過程經過混料、冷等靜壓成型、垂熔燒結、軋制、拉拔、熱處理等工序。

      其中垂熔燒結鉭棒坯料是非常傳統的加工方法,燒結后鉭棒經切頭后一般經軋制、擠壓塑性變形比較順利,但是在生產實踐中鉭棒端頭還是容易早早產生開裂、空心等現象。

      本文著重針對生產實踐中鉭棒端頭產生開裂的問題進行了研究,找到了其開裂的根本原因,并為今后降低鉭棒端頭開裂、提高成材率找到了解決的方向。

      1、測試分析方法

      首先采用密度測試儀檢測鉭棒兩端頭的密度;然后用刨床取樣后采用全譜直讀光譜儀和氧氮分析儀測定其化學成分;采用掃描電子顯微鏡對端口進行形貌觀察,通過以上 觀察綜合分析其開裂的主要原因。

      2、 測試分析結果及討論

      2.1 燒結對去除鉭坯料雜質的影響

      鉭坯料燒結的主要目的是提純使其致密化,從而使坯料能滿足后續加工及最終產品的技術質量要求。真空燒結一般是在低于其熔點的溫度下進行。自始至終沒有明顯的液相產生,因此它是屬于固相燒結過程。

      在燒結過程中多孔的粉末體會發生一系列復雜的物理、化學變化,包括雜質的相互反應和去除以及物質的再結晶和金屬顆粒晶粒的長大等,這些變化最終導致坯料的致密化和雜質去除[3]。

      2.2 密度測試

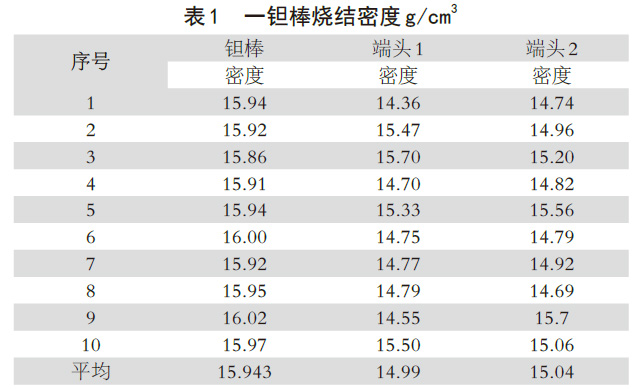

      由表1 的密度測試結果來看,鉭棒端頭密度非常低,說明該處雜質含量較多, 燒結效果不充分。

      2.3 化學雜質元素分析

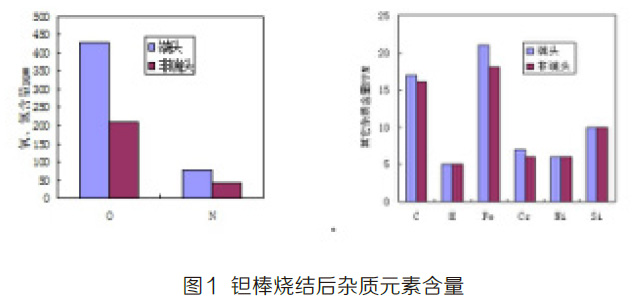

      對軋制鉭棒的端頭和非端頭位置分別進行取樣分析其化學成分,分析結果如圖2 所示,易開裂的端頭氧、氮含量明顯高,其它雜質含量接近。

      2.4 掃描電子顯微鏡分析(SEM)

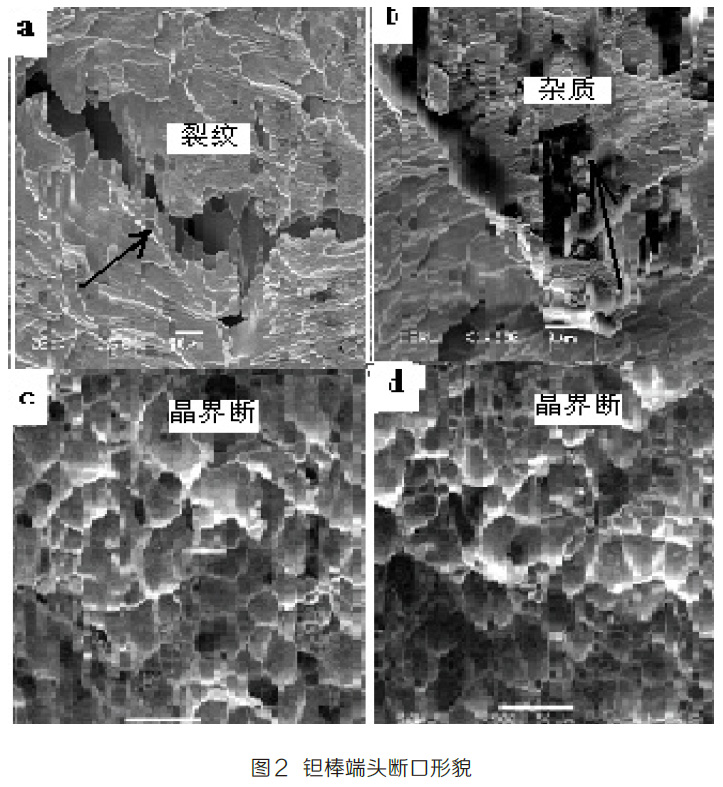

      圖2 為鉭棒端頭橫截面的形貌圖像可見有裂紋(a)、孔洞和夾雜物(b) 的存在,存在沿晶斷裂(c 和d) 的現象。

      2.5 綜合分析

      綜合以上檢測結果可知,鉭棒端頭氧、氮含量較高,且密度較低,表面有裂紋,內部有孔洞、夾雜物等,表現為硬而脆、韌性差,受沖擊時容易開裂并且導致開裂迅速擴展和延伸。

      其根本原因是垂熔燒結結束時該處溫度較低,燒結不充分,除雜效果差,易與氧、氮等氣體形成金屬間化合物。燒結溫度低影響坯條致密化,造成“欠燒”雜質除去不完全,同時易造成鉭粉顆粒間黏合(結晶)不充分,晶界結合強度不高,軋制時易開裂[4]。

      3、結論

      (1)氧、氮含量較高,且密度低,表面有裂口,內部有孔洞、夾雜物等,是造成端頭軋制時開裂的主要原因。

      (2)鉭坯料垂熔燒結時端頭燒結不充分,除雜效果差,雜質相沿晶界析出時容易弱化金屬晶界的結合強度,從而降低金屬的塑性,受沖擊時容易開裂,是根本原因。

      參考文獻:

      [1] 黃伯云, 中國材料工程大典第四卷[M]. 北京: 化學工業出版社,2005:247-250.

      [2] 何季麟, 中國鉭鈮工業的進步與展望[J]. 中國工程科學[C].2003,5(5):40-46.

      [3] C h a r l e s P . C o n t r o l l i n g z h e t e x t u r e o f t a n t a l u m p l a t e [ J ] .JournalofMetals,1989,10:46-49.

      [4] 西安交通大學研究生院, 金屬的晶界與強度[J]. 西安交通大學出版社,1986:97-101.

      在線客服
      客服電話

      全國免費服務熱線
      0917 - 3388692
      掃一掃

      bjliti.cn
      利泰金屬手機網

      返回頂部

      ↑

      主站蜘蛛池模板: 你懂的视频在线一区二区| 国产人妻人伦精品欧美| 国产精品第一页中文字幕| 337人体做爰大胆视频| 97视频| 中日韩中文字幕一区二区| 中文字幕人妻第一区| 日韩女优中文字幕在线| 亚洲狠狠爱一区二区三区| 精品国内自产拍在线观看视频| 亚洲色图视频在线播放 | 国产精品人妇一区二区三区| 精品国产人妻一区二区三区| av永远在线免费观看| 亚洲国产成人精品女人久| 精品久久久久久久久中文字幕| 国产成人久久av免费看| 老熟女视频| 成人免费看片又大又黄| 人妻精品中文字幕av| 免费国产va在线观看中文字| 在国产线视频A在线视频| 91久久天天躁狠狠躁夜夜| 无码人妻精品一区二区三区99仓本| 亚洲av乱码国产精品色| 国产精品久久久久久久久久免费看| 色欲国产麻豆一精品一av一免费 | 亚洲人成人无码网www电影首页| 亚洲欧洲一区二区精品| 在线免费av一区二区| 日韩美少妇大胆一区二区| 天天爽天天爽夜夜爽毛片| 日本第一区二区三区视频| 国产精品成熟老女人视频| 欧美黑吊大战白妞| 久久中文字幕av第二页| 亚洲女人的天堂在线观看| 一本久久综合亚洲鲁鲁五月天| 亚洲 欧美 另类图片| 女人香蕉久久毛毛片精品| 国产中老年妇女精品|
