<pre id="luqfk"></pre>
      <del id="luqfk"></del>
      开心五月激情综合婷婷,麻豆一区二区99久久久久,久久综合亚洲色一区二区三区,中文字幕久久久久人妻中出,久久99国内精品自在现线,久久国产色av免费观看,欧美最猛性xxxxx免费,婷婷开心激情综合五月天

      航空航天用Ti60高溫鈦合金鑄錠制備工藝

      發布時間: 2024-04-07 11:20:37    瀏覽次數:

      引言

      高溫鈦合金是一類設計使用溫度在400℃以上的鈦合金,Ti60作為航空航天發動機渦輪葉盤葉片用的高溫鈦合金,長時間的工作溫度達到600℃[1],目前有多種牌號的高溫鈦合金用于航空航天發動機,例如有英國的IMI834、美國的Ti1100、俄羅斯的BT18[2?5],以及我國西北有色金屬研究院開發的Ti600[6]、中國科學院金屬研究所與寶鈦集團有限公司開發的Ti60高溫鈦合金。

      Ti60高溫鈦合金是一種多種微量合金元素組成的近α型鈦合金,此種合金在Ti-Al-Sn-Zr-Si近α體系中,添加了少量的Ta、Mo和Nb三種高熔點的β型穩定元素,通過與α型穩定元素Al、Sn、Zr之間合理恰當的搭配與協同作用,使得合金得到了充分的固溶強化,又可以獲得金屬間化合物和硅化物的彌散強化,使得合金有較高的高溫強度以及高溫抗氧化性,此外還有一定的同晶型β穩定元素,因此它具有良好的工藝性能和熱穩定性,是一種復合強化的高溫鈦合金,具有較高的綜合力學性能。

      目前Ti60已經進入到了工業化試驗的階段,因為其中含有多種合金元素,合金元素的含量達到15.5%,并且含有多種高熔點和低熔點的合金元素。所以在鑄錠熔煉的過程中,如果因為選擇的中間合金以及工藝參數選擇不當,很容易出現鑄錠的成分分布不均勻,雜質元素含量過高,偏析夾雜等現象,因此控制好熔煉工藝參數,得到合金元素均勻化、

      無偏析、無夾雜的高品質鑄錠是熔煉的關鍵。針對以上制備技術難點,筆者選用合適的中間合金、以及0A級軍工小粒海綿鈦,經過成分的配比以及均勻混料,設置最優的熔煉工藝參數,采用真空自耗電弧熔煉技術,經三次熔煉制備出合金成分均勻、雜質元素控制良好、無偏析、無缺陷的Ti60高溫鈦合金鑄錠。

      1、試驗

      1.1原料

      此次試驗由于對鑄錠的雜質成分以及缺陷控制嚴格,所以選用雜質含量相對較低的0A級軍工小粒海綿鈦,粒度范圍在3~12.7mm。人工分揀按國標GB/T2524?2019執行。

      選取鋁鉬合金、鋁鈮合金、鈦鉭合金、鋁硅合金、鋁錫合金作為中間合金添加,粒度為1~6mm,其中O<0.1%,N<0.01%,Fe<0.1%,海綿鋯:粒度0.83~25.4mm,其中O<0.1%,N<0.01%,Fe<0.1%;鋁豆:粒度8~13mm,純度≥99.7%。

      1.2工藝路線

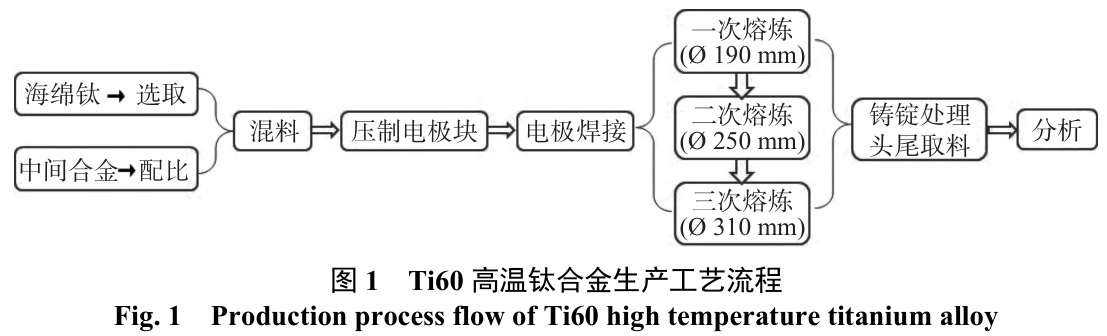

      Ti60高溫鈦合金生產采用的工藝流程如圖1所示。


      1.3取樣方法

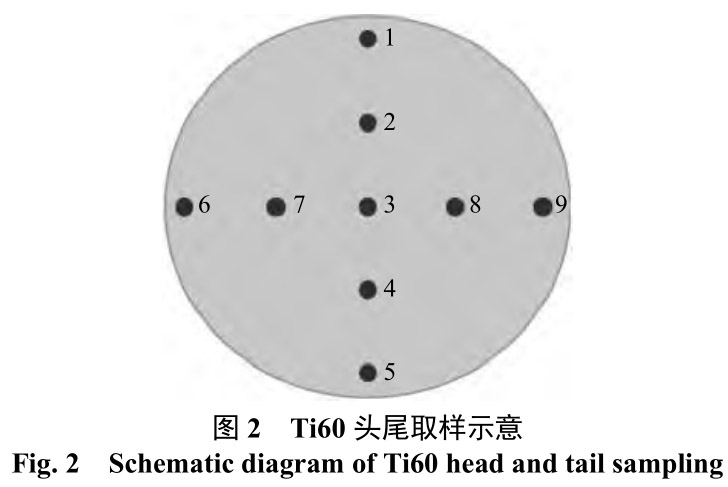

      通過三次熔煉得到的鑄錠,頭尾切片后取樣分析成分,成品鑄錠頭尾切片10~15mm作為成分樣品分析。頭尾采取9點取樣法分析成分(見圖2),共計18個成分樣,用ICP法檢驗各試樣成分(Al、Sn、Ta、Si、Mo、Nb、Zr、C、H、O、N)。


      2、結果分析與討論

      2.1鑄錠表面

      經過3次真空自耗電弧爐熔煉制備,得到?310mm的Ti60高溫鈦合金鑄錠,如圖3所示,從圖3可以看出,鑄錠表面質量良好,潔凈度較高,沒有任何的冷隔、夾雜等缺陷。從熔煉過程中可以看出熔池比較穩定,金屬液體的流動性較好,熔滴速度較為合適,熔滴擴散充分并且與坩堝完全接觸。在冷卻的過程中沒有出現夾雜、空洞等缺陷。


      2.2鑄錠成分分析

      將三次熔煉后得到的Ti60鑄錠,取頭尾切片進行成分分析,切片厚度為10~15mm,采用9點取樣法,共計18個樣品。

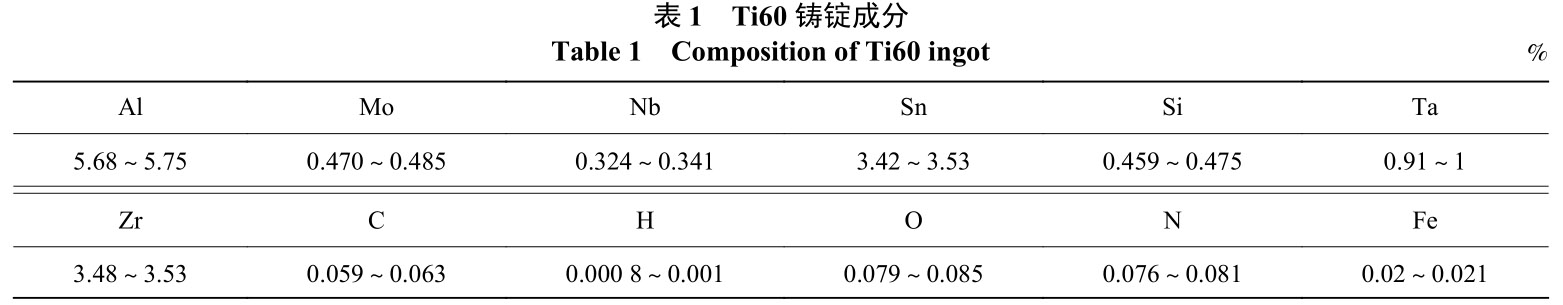

      用ICP檢驗鑄錠合金元素Al、Sn、Ta、Si、Mo、Nb、Zr以及C的成分以及雜質元素H、O、N的含量,分析結果如表1所示。


      由表1可知,Ti60鑄錠的元素成分控制的比較均勻,完全達到了行業相關標準要求,其中Nb、Mo、Ta、C等高熔點元素可以控制在很均勻的范圍內,C元素由于添加略微超量,導致某些點含量超標,但總體偏差不超過0.03%。Sn元素分布比較均勻,Si與Zr頭尾部成分比較均勻,但因配入量與燒損有關,與目標成分有些偏差,但總體偏差不超過0.06%。

      H、O、N等雜質元素的控制復合預期效果。總體來講,通過對中間合金、海綿鈦的選控以及熔煉工藝的控制,得到了成分均勻、雜質元素控制在較高水準的Ti60鑄錠。

      由于Ti60高溫鈦合金中的合金元素種類以及含量較高,使用的中間合金含量高達15.5%,采用常規的配料方式壓制電極塊,因為合金種類以及含量較高,很難進行均勻混料,無法保證原料均勻分布在每個電極塊中。所以采用海綿鈦與中間合金單塊電極混料方式,每個電極塊均勻混料10min,然后再進行電極塊的壓制,壓制好的電極塊放入干燥箱中

      進行保存,以免吸入空氣中的H、O、N等雜質元素。從結果來看,采用單塊電極混料方法,使原材料在電極塊中均勻分布,從而保證鑄錠成分均勻。

      2.3中間合金的選取

      Ti60高溫鈦合金中含有較多高密度、低密度、高熔點、低熔點合金元素,其中Nb、Mo、Ta元素的熔點較高,分別為2467、2662℃和2996℃,密度為38.4、10.22g/cm3和16.6g/cm3,C元素的熔點達到了3550℃,低熔點的Sn元素熔點為232℃,密度為7.31g/cm3,都與純鈦的熔點和密度相差較大,如果這些元素以單質元素添加,很容易造成低熔點元素在進入熔池之前就被融化,從而引起Sn元素的偏析分布不均勻,另外Nb、Mo、Ta、C元素在熔煉的過程中由于熔點較高,很難被迅速的熔化,只能

      通過單質的擴散作用進行熔煉,而熔池的凝固時間非常有限,擴散不完全,這樣就很容易形成高熔點合金元素在鑄錠中的偏析甚至掉塊到鑄錠中。導致鑄錠成分偏析不均勻。

      為了消除鑄錠成分中由于各組元熔點、密度因素出現的偏析,確保鑄錠成分的均勻,中間合金的選取是非常關鍵的。根據鈦合金中間合金的選擇原則:

      化學成分穩定、均勻、粒度、熔點、密度都要與純鈦相近。所以本次試驗所需的合金元素以中間合金的方式加入,其中Sn以AlSn50中間合金加入、Nb以AlNb60中間合金加入、Ta以TiTa15中間合金加入、Mo以AlMo60中間合金加入、Si以AlSi50中間合金加入,C選擇純度≥99.7%,粒度8~13mm的高純碳粉。

      2.4熔煉工藝參數的控制

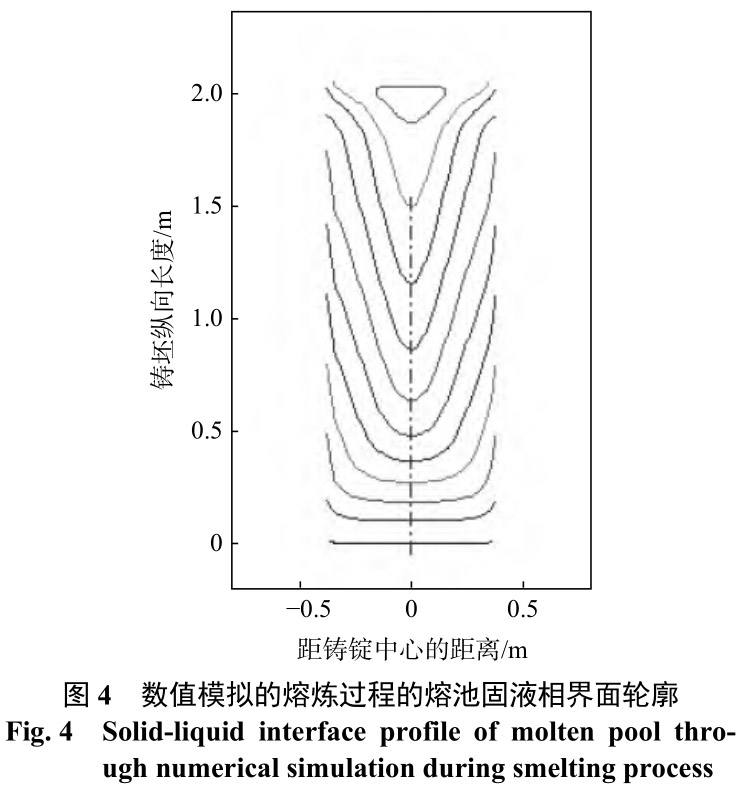

      在Ti60鑄錠熔煉過程中由于添加的合金元素種類較多且含量較大,如果熔煉工藝參數控制不當,很容易出現鑄錠的偏析、成分不均勻,高、低密度夾雜,影響鑄錠質量,進而影響后續加工。利用Met-Flow軟件對Ti60高溫鈦合金的真空自耗熔煉過程進行了數值仿真,熔煉過程中的熔池形狀和凝固過程中合金元素再分配的基本規律如圖4所示。


      不同合金元素再熔煉的凝固過程中發生的溶質再分配情況是不同的,從而在鑄錠中形成的元素分布情況也是不同的。

      溶質分配系數K0>1的元素在非平衡凝固過程中會先凝固,因而在起弧端和表面的含量更高。相反,溶質分配系數K0<1的元素會在冷卻過程中隨著固溶度降低而富集在液相區,從而在鑄錠冒口端和心部含量更高。所以選擇最佳的熔煉工藝參數就是讓K0值接近1[7]。結合Ti60鑄錠本身的特性,設置熔煉工藝參數時控制電流電壓,使其具有較高的熔化速率;控制補縮高度,減小冒口高度;高真空度,減少雜質元素進入;較強的冷卻速率,使得K0接近1,從而保證鑄錠質量保持在較高的水平。

      從試驗結果看,說明制定的工藝參數恰當,可以保證鑄錠的化學成分均勻、無偏析。

      3、結論

      1)海綿鈦的選擇以及配料、混料、壓制電極和熔煉工藝參數的優化是控制Ti60高溫鈦合金鑄錠成分均勻性的關鍵。

      2)選擇合適的中間合金和配料方法,可以有效地控制熔點、密度不同的合金元素在鑄錠中的均勻性,避免偏析、缺陷以及高、低密度夾雜。

      3)Ti60具有很好的高溫力學性能,質量較高的鑄錠,可以更好地進行后續的加工工序。

      參考文獻

      [ 1 ]Wang Qingjiang, Liu Jianrong, Yang Rui. Present situation and prospect of high temperature titanium alloys[J]. Journal of Aeronautical Materials, 2014,34:1?25.

      (王清江, 劉建容, 楊銳. 高溫鈦合金的現狀與前景[J]. 航空材料學報, 2014,34:1?25.)

      [ 2 ]Wei Shouyong, Shi Weimin, Wang Dingchun, et al. Microstructure and mechanical properties of high temperature titanium alloy (Ti60) at 600 ℃[J]. Chinese Journal of Nonferrous Metals, 2010,20(S1):801?806.

      (魏壽庸, 石衛民, 王鼎春, 等. 600 ℃時高溫鈦合金(Ti60)的組織與力學性能[J]. 中國有色金屬學報, 2010,20(S1):

      801?806.)

      [ 3 ]Li Chenggong, Aerospace materials[M]. Beijing: National Defense Industry Press, 2002: 83.

      (李成功. 航空航天材料[M]. 北京: 國防工業出版社, 2002: 83.)

      [ 4 ]Sun Feng, Li Jinshan, Kou Hongchao, et al.Ti60titanium alloyαphase dissolution kinetics and solid solution microstructure characteristics[J]. Chinese ournal of Nonferrous Metals, 2010,20(s1):437?441.

      (孫峰, 李金山, 寇宏超, 等. Ti60鈦合金α相溶解動力學及固溶組織特征[J]. 中國有色金屬學報, 2010,20(s1):437?441.)

      [ 5 ]Wei Shouyong, He Yu, Wang Qingjiang, et al. Development of high temperature titanium alloys for aeroengines in Russia[J].

      Aircraft Engine, 2005,31(1):52?58.

      (魏壽庸, 何瑜, 王清江, 等. 俄航空發動機用高溫鈦合金發展綜述[J]. 航空發動機, 2005,31(1):52?58.)

      [ 6 ]Hong Quan, Zhang Zhenqi, Yang Guanjun. Hot working process, microstructure and properties of Ti600 alloy[J]. Journal of Metals, 2002,38(z1):35?137.

      (洪權, 張振祺, 楊冠軍. Ti600合金的熱機械加工工藝與組織性能[J]. 金屬學報, 2002,38(z1):135?137.)

      [7] Li Xianjun. Control technology of chemical composition uniformity of large-scale pure titanium ingot[J]. Titanium Industry Progress, 2002,19(3):27?29.

      (李獻軍. 大規格純鈦鑄錠化學成分均勻性控制技術[J]. 鈦工業進展, 2002,19(3):27?29.)

      無相關信息
      在線客服
      客服電話

      全國免費服務熱線
      0917 - 3388692
      掃一掃

      bjliti.cn
      利泰金屬手機網

      返回頂部

      ↑

      主站蜘蛛池模板: 久久99一本色道亚洲精品| 蜜桃av性感妹子在线播放| 久久国产精品成人影院| 国产婷婷一区二区三区| 强奷漂亮少妇高潮麻豆| 99精品国产一区二区三区| 精品国产乱码久久久久久影片| 余干县| 欧美日韩无套内射另类| 亚洲一区二区不卡av| 亚洲国产精品久久综合网| 亚洲一区二区av免费| 少妇中文字幕乱码亚洲影视| 亚洲国产精品国自产拍av| 亚洲成A人一区二区三区| 国产成人自拍小视频在线| 狠狠爱五月丁香亚洲综| 无码一区二区三区在线| 长春市| 欧美疯狂做受xxxx高潮小说| 男女做爰无遮挡性视频| 91亚洲最新国语中文字幕| 亚洲AV无码成H人动漫无遮挡| 亚洲综合欧美色五月俺也去| 久久精品久久黄色片看看| 伊川县| 国产精品久久国产三级国不卡顿| 日本中文字幕人妻不卡dvd| 国产午精品午夜福利757视频播放 国产成人无码AV大片大片在线观看 | 一进一出抽搐gif| 99久久精品国产一区二区暴力 | 日本欧洲亚洲高清在线| 国产精品视频第一区二区三区| 中国少妇久久一区二区| 亚洲AV旡码高清在线观看| 亚洲国产精品成人av网| 亚洲中文字幕久久精品无码a| 国产无套精品一区二区| 日本道之久夂综合久久爱| 动漫成人无码精品一区二区三区| 黑人免费一区二区三区|
