<pre id="luqfk"></pre>
      <del id="luqfk"></del>
      开心五月激情综合婷婷,麻豆一区二区99久久久久,久久综合亚洲色一区二区三区,中文字幕久久久久人妻中出,久久99国内精品自在现线,久久国产色av免费观看,欧美最猛性xxxxx免费,婷婷开心激情综合五月天

      鈦鍛件(餅環)國家標準GB/T 16598-1996

      發布時間: 2019-07-13 23:11:57    瀏覽次數:

      中華人民共和國國家標準

      鈦及鈦合金餅和環

      Titanium and titanium alloy disc and ring

      GB/T 16598-1996 代替 GBn 194-83

      1、主題內容與適用范圍

      本標準規定了鈦及鈦合金餅、環境衛生其他鍛件(坯)的分類、技術要求、試驗方法、檢驗規則及標 志、包裝、運輸和貯存。

      本標準適用于熱鍛和熱軋的鈦及鈦合金餅、環和其他鍛件(坯)。

      本標準適用于一般工業用途的鈦及鈦合金鍛件(坯)。

      2、引用標準

      GB228 金屬拉伸試驗方法

      GB/T 3620.1 鈦及鈦合金牌號和化學成分

      GB/T 3620.2 鈦及鈦合金加工產品化學成分及成分允許偏差

      GB 4338 金屬材料 高溫拉伸試驗方法

      GB 4698 海綿鈦、鈦及鈦合金化學分析方法

      GB 5168 兩相鈦合金高、低倍組織檢驗方法

      GB 5193 鈦及鈦合金加工產品超聲波探傷方法

      GB 6397 金屬拉伸試樣

      GB 8180 鈦及鈦合金加工產品的包裝、標志、運輸和貯存

      3、產品分類

      3.1 牌號、狀態、規格

      產品的牌號、狀態和規格應符合表 1 的規定。

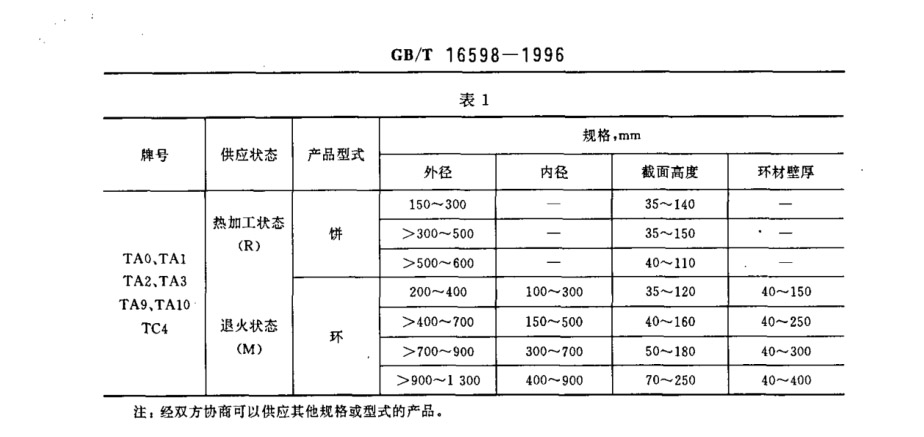

      產品的牌號、狀態和規格

      3.2 標記示例

      3.2.1 用TA2 制造的、退火狀態的、直徑為 400mm、截面高度為 100mm 的餅材標記為:

      餅 TA2Mφ400×100 GB/T16598

      3.2.2 用 TC4 制造的、熱加工狀態的、外徑為 600mm、內徑為 500mm、截面高度為 150mm的環材標記為:

      環 TC4R φ600/φ500×150 GB/T16598

      4、技術要求

      4.1 化學成分

      產品的化學成分應符合 GB/T 3620.1 相應牌號的規定。 需復驗時, 化學成分允許偏差應符合 GB/T3620.2的規定。

      4.2 尺寸允許偏差

      產品的尺寸允許偏差應符合表2的規定。

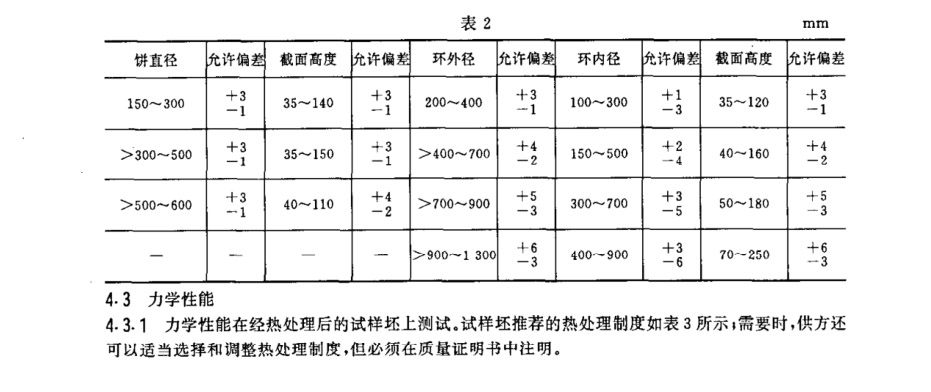

      產品的尺寸允許偏差應符合的規定

      4.3 力學性能

      4.3.1 力學性能在經熱處理后的試樣坯上測試。試樣坯推薦的熱處理制度如表3所示,需要時,供方還可以適當選擇和高速熱處理制度,但必須在質量證明書中注明。

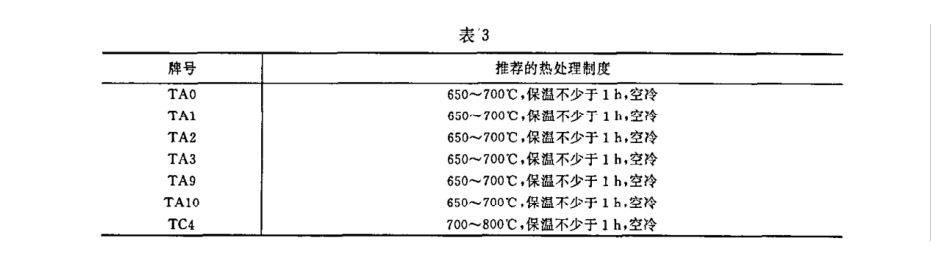

      試。試樣坯推薦的熱處理制度

      4.3.2 室溫力學性能應符合表 4 的規定。

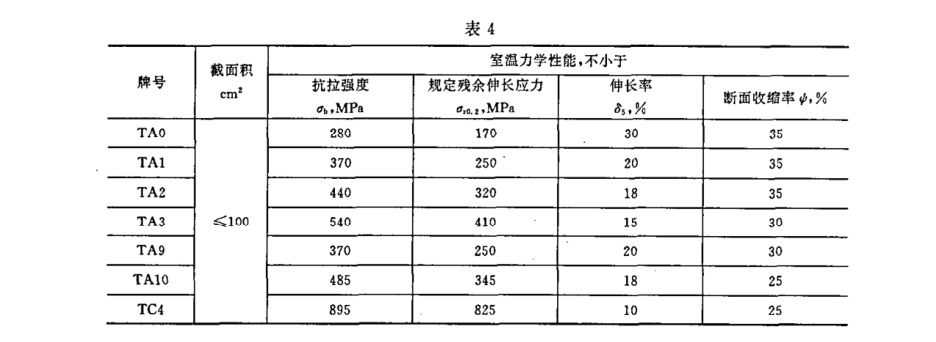

      室溫力學性能應符合的規定

      4.3.3 表4所列規格以外的產品,需方要求測定室溫力學性能時,指標應經雙方協商并在合同中注明。 4.3.4 需方要求測定TC4產品高溫力學性能時,其試驗溫度及性能指標應經雙方協商并在合同中注明。

      4.4 超聲檢驗

      產品應進行兩個端面(當環材壁厚小于 40mm 時或環材截面高度與壁厚之比不小于4時為外圓周面)的超聲波探傷檢驗,并應符合GB5193的規定,其驗收級別如表5所示。

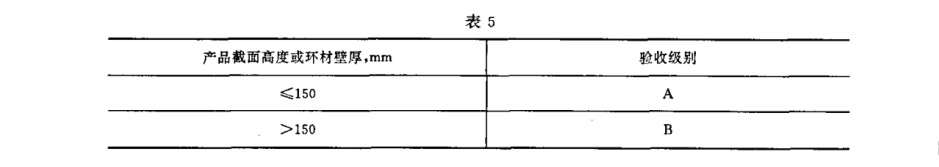

      驗收級別

      4.5 低倍檢驗

      產品的低倍檢驗組織不應有裂紋、折疊、氣孔、金屬或非夾雜、影響使用的偏析及其他肉眼可見的冶金缺陷。

      4.6 顯微組織

      需方要求在合同中注明時,供方方可檢驗TC4鈦鍛件產品的顯微組織。經表3規定的熱處理后,TC4產品的顯微組織應是兩相區加工產生的組織,無完整的原始的β晶界。

      4.7 表面質量

      4.7.1 產品表面應車光、倒角。 兩個端面的表面粗糙度Ra值應不大于3.2μm (以滿足超聲檢驗要求為準),內、外側面的表面粗糙度Ra應不大于12.5μm (外圓周面需進行超聲探傷時Ra應不大于3.2μm), 倒角半徑為 5-15mm。

      4.7.2 產品表面不應有裂紋、折疊、重皮等肉眼可見的缺陷。

      4.7.3 表面局部缺陷允許用修磨的方法清除,清理深度不超過其尺寸公差,并應保證其最小允許尺寸。清理深度與寬度之比在兩端表面應不大于1:6 在內,外面應不大于1:10。外側面修磨應順軸向進行。

      5、試驗方法

      5.1 化學成分仲裁分析方法按GB 4698進行。

      5.2 室溫拉伸試驗方法按GB 228進行。室溫拉伸試驗應符合GB 6397中的試樣 R7。

      5.3 高溫拉伸試驗方法按 GB 4338進行。

      5.4 超聲波檢驗方法按GB 5193進行。

      5.5 低倍和顯微組織的檢驗按GB 5168進行。

      5.6 尺寸檢驗用相應精度的量具進行。

      5.7 表面質量用目視檢驗。表面粗糙用標塊對比法進行檢驗。

      6、檢驗規則

      6.1 檢查和驗收

      6.1.1 產品應由供方技術監督部門進行檢驗,保證產品質量符合本標準的規定,并填寫質量證明書。

      6.1.2 需方對收的產品可按本標準的規定進行驗收。如檢驗結果與本標準規定不符時,應在收到產品之日起三個月內向供方提出,由供需雙方協商解決。

      6.2 組批

      產品應成批提交驗收。每批應由同一牌號、熔煉爐號、制造方法、規格和狀態的產品組成。

      6.3 檢驗項目

      每批產品均應進行化學成分、力學性能、超聲波探傷、低倍、外形尺寸和表面質量的檢驗。

      6.4 取樣位置和取樣數量

      6.4.1 化學成分的取樣

      每批產品在任意一件成品上取樣進行氫含量的分析,其他成分供方以原鑄錠的分析結果報出,需方復驗均在產品上取樣。

      6.4.2 外形尺寸和表面質量的檢查

      產品應逐個進行尺寸測量和表面質量的檢查。

      6.4.3 力學性能的取樣

      6.4.3.1 每批產品任取一件剖成兩半或在任一件上截取并解剖試樣環,供方在其中一半之內每個測試項目 各取2個弦向試樣,另一半交需方做復驗用,并計入交貨重量。

      6.4.3.2 當用同一鑄錠采用相近工藝同時生產幾種規格相近的產品時, 可以用最大規格產品的檢驗結果(包括力學性能和組織)代表其他幾種規格。

      6.4.3.3 供方或需方對取樣另有要求時,應經雙方協商并在合同或產品圖樣上注明。

      6.4.4 超聲檢驗

      產品應逐件進行超聲波探傷檢驗。

      6.4.5 低倍和顯微組織的取樣

      將6.4.3 的試件通過圓心沿軸向剖開,低倍和顯微組織各取一個試樣檢驗其剖面。

      6.5 重復實驗

      在化學成分、力學性能的各項試驗中,如果有一個試樣的試驗結果不合格,則從原試驗件上再取雙倍 試樣進行該不合格項目的復驗。若復驗結果仍有一個試驗不合格時,則該批產品為不合格。

      允許供方對產 品進行一次重新處理,重新檢驗合格后交貨。

      7、標志、包裝、運輸、貯存

      7.1 產品標志

      在已檢驗的每件產品上應作如下標志:

      a.牌號;

      b.熔煉爐號。

      7.2 包裝、包裝標志、運輸和貯存

      產品的包裝、包裝標志、運輸和貯存應符合 GB 8180 的規定。

      7.3 質量證明書

      每批產品應附有質量證明書,注明:

      a.供方名稱、地址;

      b.產品名稱;

      c.產品牌號、規格和狀態;

      d.熔煉爐號、批號、批重和件數;

      e.所規定的各項分析檢驗結果及技術監督部門印記;

      f.本標準編號;

      g.包裝日期。

      附加說明:

      本標準由中國有色金屬工業總公司提出。

      本標準由寶雞有色金屬加工廠負責起草。

      本標準主要起草人孟慶林、宋晉、張延生、楊麗娟。

      在線客服
      客服電話

      全國免費服務熱線
      0917 - 3388692
      掃一掃

      bjliti.cn
      利泰金屬手機網

      返回頂部

      ↑

      主站蜘蛛池模板: 国产精品后入内射视频| 安徽省| 成熟老妇女毛茸茸的做性| 亚洲青青草视频在线播放| 中文字幕日韩精品东京热| 精品偷自拍另类精品在线| 99精品久久99久久久久胖女人| 伊人成伊人成综合网222| 无码人妻少妇色欲av一区二区| 亚洲成在人线在线播放| av色蜜桃一区二区三区| 日韩精品一区二区亚洲专区| 一区二区三区在线视频在线观看| 亚洲欧美日韩成人一区| 亚洲一区中文字幕第十页| 怀仁县| 果冻国产一区二区三区| 国产91麻豆精品成人区| 日本成熟老妇乱| 国产精品一区二区久久hs| 亚洲精品乱码久久久久久不卡 | 亚洲日韩乱码中文无码蜜桃| yyyy11111少妇无码影院| 最新AV中文字幕无码专区| 亚洲色婷婷一区二区三区| 侵犯强奷高清无码| 久久精品人妻中文系列葵司| 国内熟妇与亚洲洲熟妇妇| 国产做爰全免费的视频| 亚洲综合区激情国产精品| 日日麻批免费40分钟无码| 久久久久国产精品无码免费看| 无码人妻丰满熟妇区96| 免费看成人欧美片爱潮app| 精品国产人成亚洲区| 性色av无码一区二区三区人妻 | 国产精品无需播放器在线观看| 精品粉嫩国产一区二区三区| 国产乱人伦偷精品视频下| 狠狠噜天天噜日日噜无码| 久久久中文字幕人妻一区 |
