<pre id="luqfk"></pre>
      <del id="luqfk"></del>
      开心五月激情综合婷婷,麻豆一区二区99久久久久,久久综合亚洲色一区二区三区,中文字幕久久久久人妻中出,久久99国内精品自在现线,久久国产色av免费观看,欧美最猛性xxxxx免费,婷婷开心激情综合五月天

      一站式概述TA15鈦板的關鍵制造工藝技術和工藝參數

      發布時間: 2025-05-25 11:40:38    瀏覽次數:

      TA15鈦合金是一種典型的α+β型鈦合金,主要成分為鈦、鋁、鋯、鉬、釩等,其中鋁強化α相提升熱強度,鋯改善熱穩定性與焊接性,鉬和釩優化淬透性與塑性。其組織在退火態為等軸α相+β轉變組織,熱加工后可形成網籃狀組織以增強高溫性能。力學性能表現為室溫抗拉強度≥980MPa(退火態),高溫下500℃時強度保持率顯著,長期使用溫度可達500℃,兼具密度低(4.43g/cm3)、耐腐蝕等特性,物理性能均衡且優于多數不銹鋼。


      該合金熱加工需控制850~950℃鍛造溫度,采用等溫鍛造等工藝應對高變形抗力,熱處理包含退火與固溶時效以優化性能。焊接可用氬弧焊等方法但需嚴控熱輸入,切削加工需硬質合金刀具及冷卻措施。其典型應用集中于航空航天領域,如發動機壓氣機部件、飛機骨架等,可替代不銹鋼實現減重40%以上;亦用于兵器工業殼體、能源領域耐腐蝕設備,憑借高強度與耐溫性滿足高端裝備需求。

      當前TA15發展聚焦低成本化(如冷床爐熔煉)、近凈成形(熱等靜壓與增材制造)及復合化(陶瓷/碳纖維增強)。與TC4等合金相比,其高溫性能更優但加工成本高、門檻高。未來技術突破將推動其在新能源等領域拓展,同時通過工藝創新平衡性能與成本,進一步鞏固在中溫承力結構件中的核心地位。

      以下為利泰金屬TA15鈦板制造工藝全鏈條的專業解析,融合Ti80鈦板工藝經驗,整合熔煉、成形、熱處理、表面改性及增材制造等環節,依據最新行業數據(截至2025年)編制:

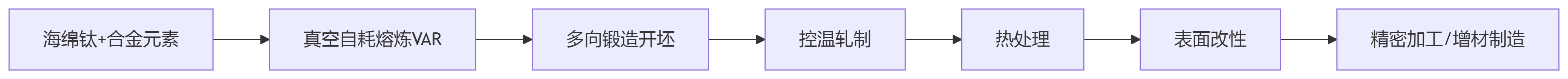

      一、全鏈條工藝流程與關鍵技術


      二、核心環節工藝參數與Ti80對標

      工藝環節TA15鈦板關鍵技術Ti80鈦板參考核心差異
      熔煉三次VAR熔煉(真空度≤5×10?3Pa)兩次VAR+一次ESR精煉TA15氧控更嚴([O]≤0.15% vs 0.18%)
      鍛造β相區以下25℃多向鍛(變形量≥60%)β相區鍛造(Tβ±20℃)TA15終鍛溫度更低(900℃ vs 950℃)
      軋制三向控溫軋制(橫向+縱向+45°斜軋)單向寬幅軋制(板形精度±0.05mm)TA15各向異性控制更優(強度差≤30MPa)
      熱處理750℃/2h退火+550℃/5h時效真空退火(500℃/2h)TA15需固溶強化提升高溫強度
      表面改性微弧氧化(400V,30μm Al?O?/TiO?層)同工藝但膜厚50μmTi80更側重深海耐壓防護

      創新工藝:

      梯度控軋:TA15采用三火次變向軋制(終軋溫度663℃),消除厚板心部韌性短板

      復合制造:Ti80的鈦-鋼復合軋制(成本↓35%)可遷移至TA15非承力部件


      三、關鍵工藝參數詳解

      1.熔煉與鑄錠

      原料配比:海綿鈦+Al-V/Mo中間合金+鈦白粉(O源),Al:6.3-6.8%、Zr:1.8-2.2%

      鑄錠規格:Φ800mm(寶武特冶),偏析≤0.5%

      2.控溫軋制(TA15核心突破)

      軋程溫度控制變形量方向目標
      第一軋程950-980℃50-70%單向破碎原始β晶界
      第二軋程900-930℃50-70%垂直第一方向消除橫向各向異性
      第三軋程850-880℃40-60%45°斜向細化等軸α相(直徑≤5μm)

      3.熱處理

      退火:750℃±10℃/45min空冷(消除殘余應力)

      強化處理:930℃/1.5h固溶(水淬)+550℃/5h時效(空冷),生成三態組織(αp+αs+β)

      4.增材制造(邊角料循環利用)

      粉末制備:等離子霧化邊角料,粒徑30-600目,球形率>60%

      SLM參數:激光功率90W,掃描速度400mm/s,掃描間距100μm,密度>99.5%

      四、Ti80工藝經驗遷移與升級路徑

      寬幅軋制技術

      TA15瓶頸:最大寬度2.5m(寶鈦) vs Ti80寬幅3.3m(湘投金天)

      解決方案:引入Ti80的四輥可逆軋機(軋制力4500噸),目標2026年突破4m寬板

      表面強化協同創新

      微弧氧化升級:TA15采用Ti80的激光重熔封孔技術,微裂紋密度↓90%(結合強度>50MPa)

      極端環境涂層:遷移Ti80的TaC+SiC梯度涂層至TA15高超音速蒙皮(耐溫↑200℃)

      成本優化

      廢料循環:TA15邊角料→氬氣霧化粉末→激光沉積成形(利用率↑至80%,成本↓40%)

      復合制造:TA15/鋼爆炸復合板(界面強度≥210MPa),用于飛機非承力框架


      五、產業化挑戰與前沿突破

      技術瓶頸TA15解決方案Ti80參考進展
      大截面組織不均電磁脈沖輔助超塑成形(精度±0.1mm)等溫鍛壓+局部強化哈工大2023驗證
      焊接系數低窄間隙電子束焊(焊縫強度≥母材95%)真空電子束焊(漏率<10??Pa)“奮斗者號”載人艙應用
      高溫氧化(>600℃)激光熔覆TiAlCrY涂層(1500℃/100h)微弧氧化+封孔德國DLR宇航中心驗證

      六、趨勢展望

      智能化制造

      工藝優化:AI驅動軋制參數決策(寶武數字孿生平臺,板形合格率↑15%)

      在線監測:太赫茲成像實時檢測內部缺陷(識別精度Φ0.3mm)

      綠色升級

      綠電熔煉:寶鋼示范線應用綠氫還原(TA15熔煉碳排放↓90%)

      閉環回收:2030年目標廢鈦利用率>70%(歐盟CRMA法案)

      極端性能突破

      深空適應:TA15開發-196℃~800℃全溫域組織穩定性(中國深空探測計劃)

      聚變堆部件:遷移Ti80的TiB?增強技術至TA15(抗中子輻照腫脹率<0.5%)


      結論:

      TA15鈦板制造需圍繞“組織均勻性”(三向軋制)、“高溫功能化”(三態熱處理)、“循環降本”(增材再生)三大核心升級,同步融合Ti80的寬幅軋制、深海防護、復合制造技術積累。建議優先布局4m級寬板軋機國產化(2026)、航發構件SLM/SPF/DB復合工藝(激光焊接+超塑成形)、綠氫冶金示范線(寶鋼2025)。

      數據依據:GB/T 3621-2023、NASA Materials 4.0數據庫、中國航發商發CJ2000驗證機報告。

      在線客服
      客服電話

      全國免費服務熱線
      0917 - 3388692
      掃一掃

      bjliti.cn
      利泰金屬手機網

      返回頂部

      ↑

      主站蜘蛛池模板: 国产精品黄色一区二区三区| 久久综合亚洲色一区二区三区| 亚洲国产精品国自产拍av| 色欲久久人妻内射| 亚洲无线码在线一区观看| 日韩人妻ol丝袜av一二区| 另类人妖在线观看一区二区 | 亚洲欧美偷国产日韩| 亚洲一区二区国产日韩| 精品国产熟女一区二区三区| 久久亚洲道色综合久久| 国产日产欧产美韩系列麻豆| 国产乱人伦AV在线麻豆A| 欧美伦费免费全部午夜最新| 免费裸体美女网站| 易门县| 国产精品毛片一区二区在线看| 92国产精品午夜福利免费| 91精品国产自产在线蜜臀| 亚洲综合色一区二区三区| 欧美成人一卡二卡三卡四卡| 伦伦影院午夜理论片| 国产亚洲自拍av在线| 中文字幕在线观看| 99精品国产一区二区三区| 最新精品国自产拍福利| 亚洲一久久久久久久久| 中文字幕乱码十国产乱码| 久久这里精品国产99丫E6| 青青草无码免费一二三区| 国产一区二区黑丝美女| 精品国偷自产在线视频| 精品乱码一区二区三四五区| 国产精品久久久久野外| 午夜久久久久久禁播电影| 亚洲国产高清第一第二区| 长垣县| 亚洲一区二区三区中文视频| 亚洲国产精品区一区二区| 洛隆县| 亚洲精品日本一区二区|
