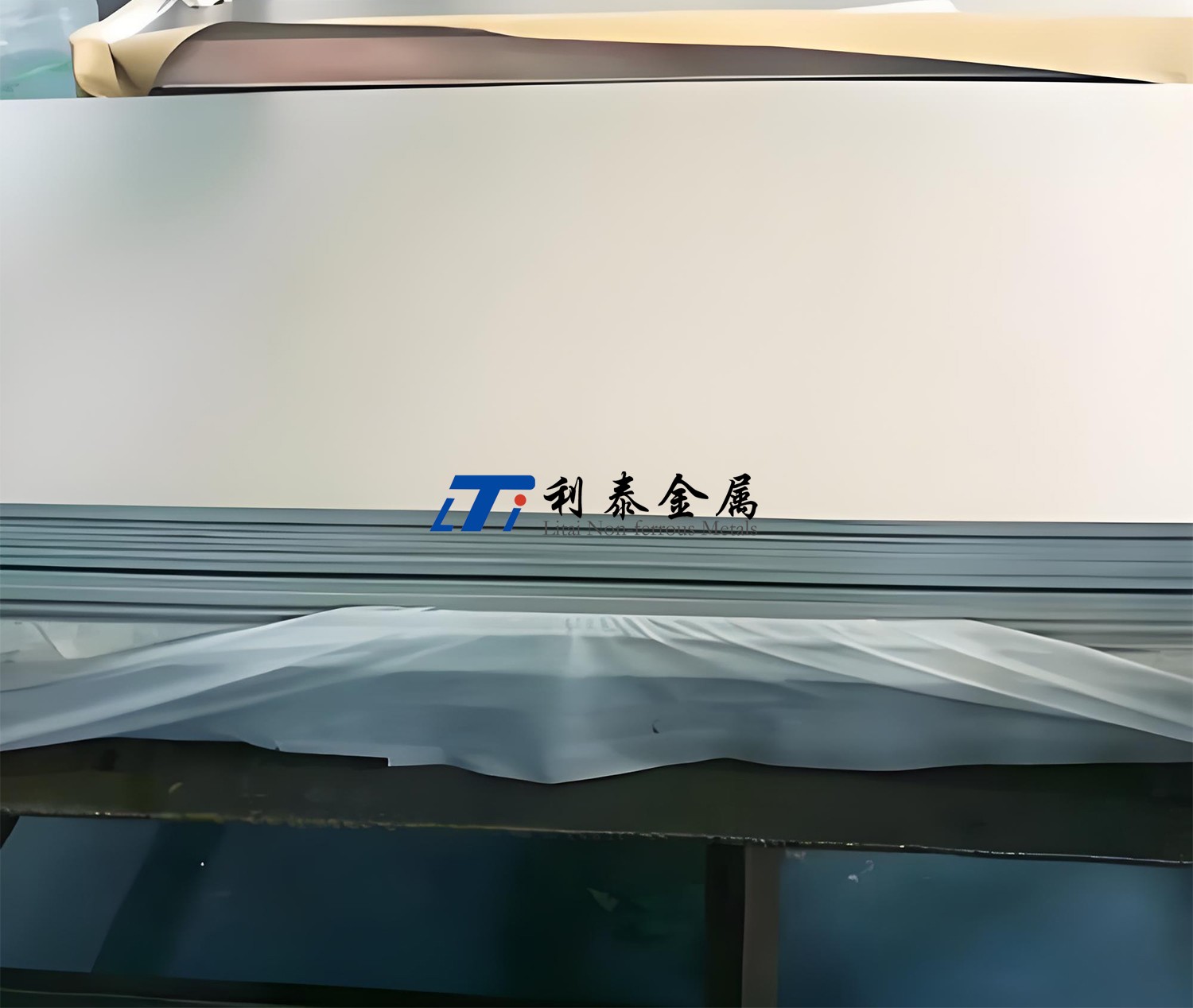

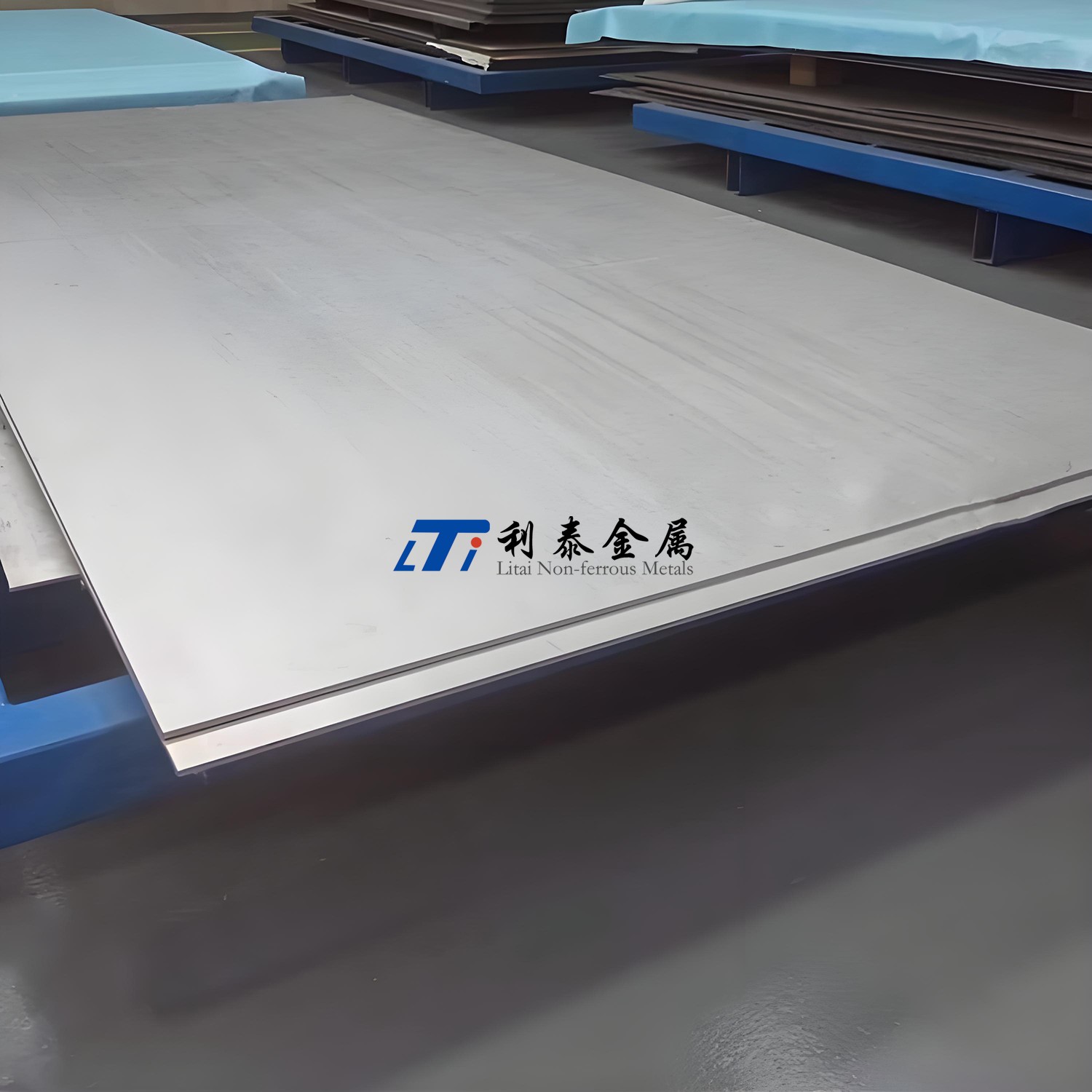

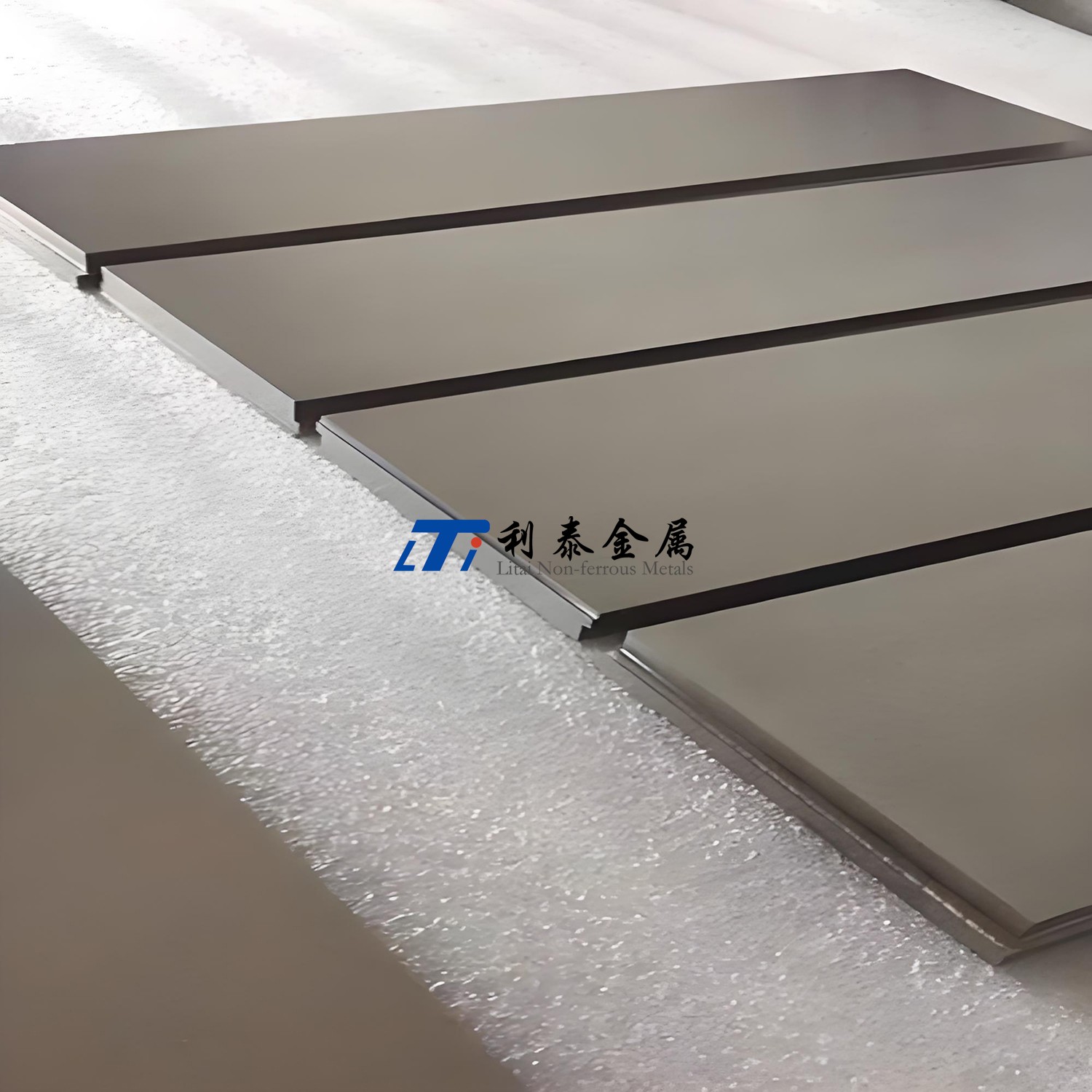

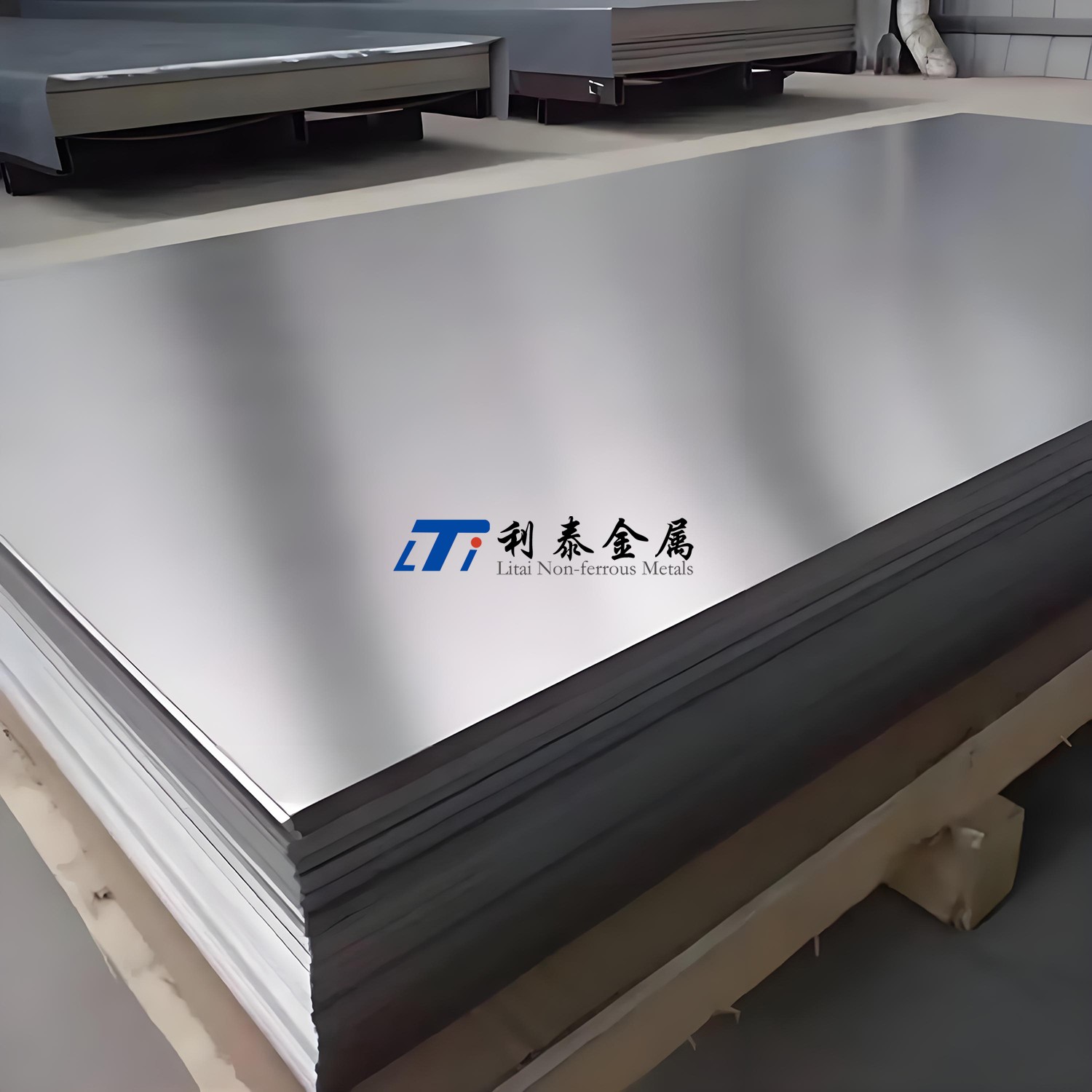

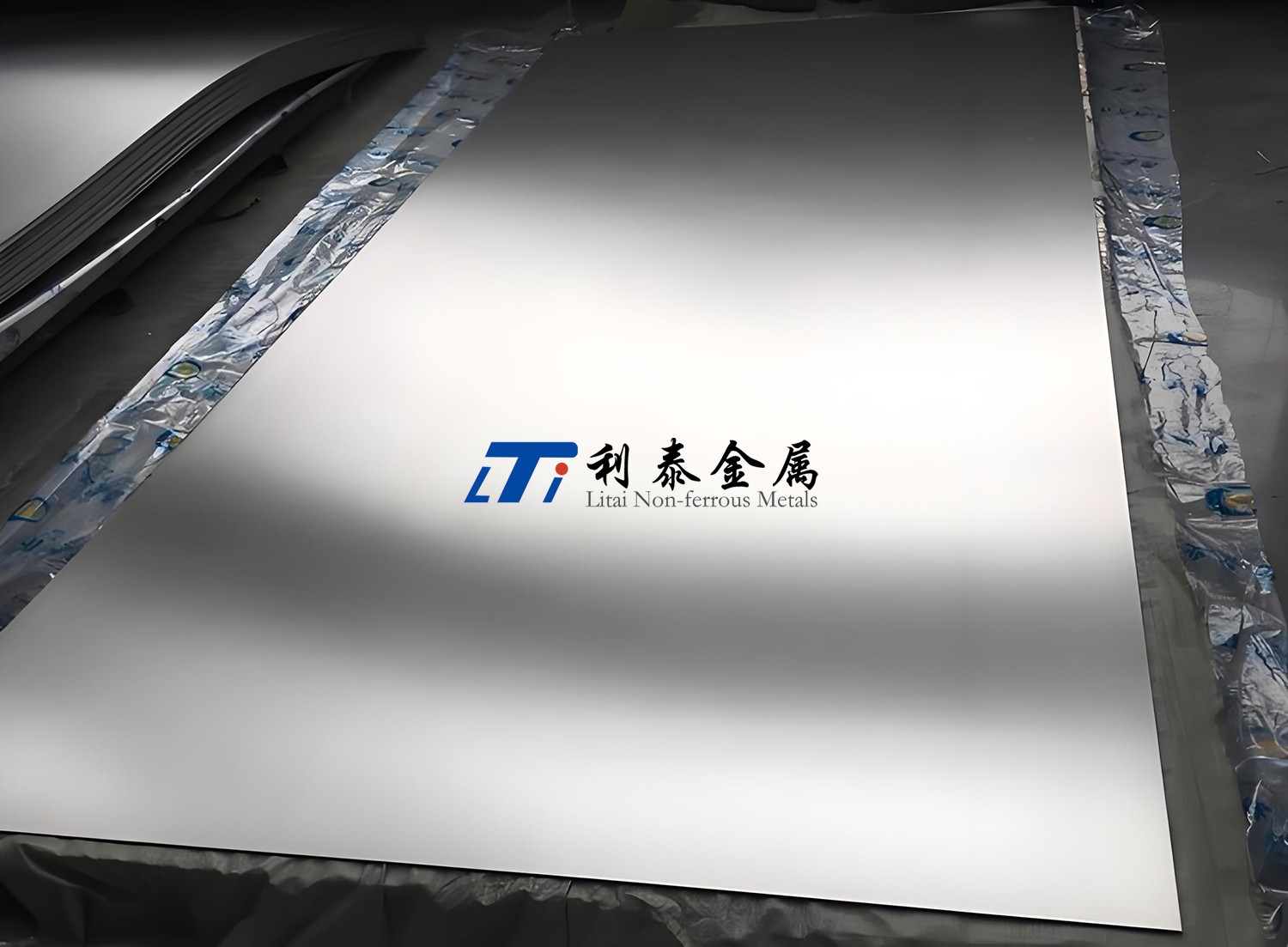

船舶海洋工程用TA5鈦板

詳細描述

一、名義及化學成分

TA5 鈦板屬于 α 型鈦合金，名義成分為Ti-4Al-0.005B，其中鋁（Al）含量為 3.5-4.5%，硼（B）含量為 0.003-0.008%，其余為鈦（Ti）基體。其化學成分嚴格符合 GB/T 3621-2023 標準，典型雜質元素（Fe≤0.30%，O≤0.15%）控制嚴格，確保材料的耐蝕性和焊接性。

二、物理性能

三、機械性能

四、耐腐蝕性能

TA5 鈦板在海洋環境中表現優異：

海水腐蝕速率：低速海水（≤1m/s）中腐蝕速率≤7.6×10?? mm/a，耐鹽霧試驗（1000 小時）無明顯銹蝕。

抗點蝕能力：在 3.5% NaCl 溶液中，點蝕電位≥+0.8 V（SCE），優于工業純鈦（TA2）。

抗空泡腐蝕：在模擬船舶螺旋槳工況下，空泡腐蝕深度≤0.02 mm / 年，顯著優于不銹鋼。

典型案例：俄羅斯 “北風之神” 級核潛艇采用 TA5 鈦板制造耐壓殼體，在北冰洋高鹽、低溫環境下服役 30 年，腐蝕量不足 0.1mm。

五、國際牌號對應

六、加工注意事項

切削加工：

采用硬質合金刀具，切削速度≤30 m/min，進給量≤0.15 mm/r，需使用水溶性冷卻液防止過熱。

避免使用含氯切削液，防止應力腐蝕開裂。

焊接工藝：

激光焊：功率 11-20 kW，焊接速度 1100-1500 mm/min，需高純氬氣（≥99.999%）保護。

電子束焊：真空度≤10?3 Pa，加速電壓 150 kV，束流 40 mA，焊縫深寬比≥2:1。

表面處理：

酸洗采用 HF:HNO?=1:3 混合酸，溫度 30-40℃，時間 5-10 分鐘，去除氧化皮并形成鈍化膜。

噴涂納米陶瓷涂層（如 Al?O?-TiO?）可提升耐磨蝕性能 3 倍以上。

七、常見產品規格

八、制造工藝與工藝流程

（一）熔煉與鍛造

真空自耗爐熔煉：海綿鈦經 3 次熔煉，鑄錠純度達 99.9% 以上，直徑≤600 mm。

β 相區鍛造：加熱至 950-1000℃，采用液壓機進行多向鍛造，總變形量≥70%，細化晶粒。

（二）軋制與退火

熱軋：板坯加熱至 850-930℃，通過 1780 mm 爐卷軋機軋制，總加工率 80%，厚度控制精度 ±0.5 mm。

退火：在 680-750℃保溫 2 小時空冷，獲得細小等軸晶粒（平均晶粒尺寸≤10 μm），消除殘余應力。

（三）焊接與檢測

焊縫檢測：采用射線檢測（NB/T 47013.2）和滲透檢測（NB/T 47013.5），焊縫缺陷等級≤Ⅱ 級。

性能測試：拉伸、彎曲、硬度試驗符合 GB/T 228 和 CB/T 4363 標準，焊接接頭強度≥母材的 90%。

九、執行標準

十、核心應用領域與突破案例

（一）潛艇與深潛器

案例 1：俄羅斯 “北風之神” 級核潛艇采用 TA5 鈦板制造耐壓殼體，厚度達 60 mm，下潛深度≥450 米，較鋼質殼體減重 30%，耐海水腐蝕壽命超 50 年。

案例 2：中國 “奮斗者號” 深潛器使用 TA5 鈦板焊接框架，在 10909 米深海環境下保持結構穩定性，焊縫探傷合格率 100%。

（二）船舶關鍵部件

案例：055 型驅逐艦采用 TA5 鈦板制造海水泵葉輪，耐空泡腐蝕性能較不銹鋼提升 10 倍，維護周期從 6 個月延長至 5 年。

（三）海洋工程裝備

案例：南海某海上風電平臺使用 TA5 鈦板制造水下支架，在 Cl?濃度 35,000 ppm 的海水中，年腐蝕速率≤0.001 mm，壽命較碳鋼延長 20 倍。

十一、先進制造工藝進展

激光清洗技術：替代傳統丙酮清洗，效率提升 5 倍，焊縫氧污染降低 50%，已應用于某型護衛艦海水管路焊接。

復合制造技術：鈦 - 鋼復合板（TA5+Q345B）成本降低 40%，用于 LNG 運輸船液貨艙圍堰，減重 25% 且抗沖擊性能優異。

增材制造探索：中國船舶集團汾西重工采用激光熔融沉積（LMD）技術試制 TA5 鈦合金螺旋槳，直徑 800 mm，正在申請中國船級社認證。

十二、國內外產業化對比

十三、與船舶海洋用其他鈦合金的區別

十四、技術挑戰與前沿攻關

（一）技術挑戰

超寬板材制造：國內 TA5 鈦板寬度≤2500 mm，而海洋平臺需 3000 mm 以上寬板，減少焊縫提高安全性。

焊接變形控制：大厚度 TA5 鈦板焊接后變形量可達 3-5 mm/m，需開發自適應矯正技術。

表面防護技術：長期服役的海洋結構件需防護微生物附著，傳統涂層附著力不足。

（二）前沿攻關

納米增強技術：添加 B?C 納米顆粒（0.5-1.0%），細化晶粒并提升耐磨蝕性能 20%，已完成實驗室驗證。

稀土微合金化：加入 0.05% La 或 Ce，改善焊接熱影響區韌性，減少裂紋敏感性，在某型護衛艦焊接中試用。

智能化生產：引入 AI 視覺檢測系統，實時監控軋制過程，厚度公差控制精度提升至 ±0.1 mm。

十五、趨勢展望

綠色制造：推廣激光清洗替代酸洗，減少酸液消耗 70%，已在江南造船廠試點。

智能化應用：開發結構健康監測系統，通過植入光纖傳感器實時監測 TA5 鈦板腐蝕狀態，預警壽命。

極地開發：針對北極冰區船舶，優化 TA5 鈦板低溫韌性（-50℃沖擊功≥60 J），已應用于某破冰船龍骨。

軍民融合：將潛艇用 TA5 鈦板的抗沖擊技術遷移至民用豪華郵輪，提升安全性和舒適性。

總結

TA5 鈦板憑借 “高強度 - 耐蝕性 - 易加工” 的綜合優勢，在船舶海洋工程中占據不可替代的地位。隨著制造技術的突破（如超寬板材軋制、增材制造）和成本控制（復合工藝降本），其應用場景將從傳統結構件向智能化、極端環境領域延伸。未來需重點攻關大尺寸成形、表面防護及焊接變形控制技術，同時推動綠色制造和軍民融合，進一步釋放 TA5 鈦板的產業價值。
