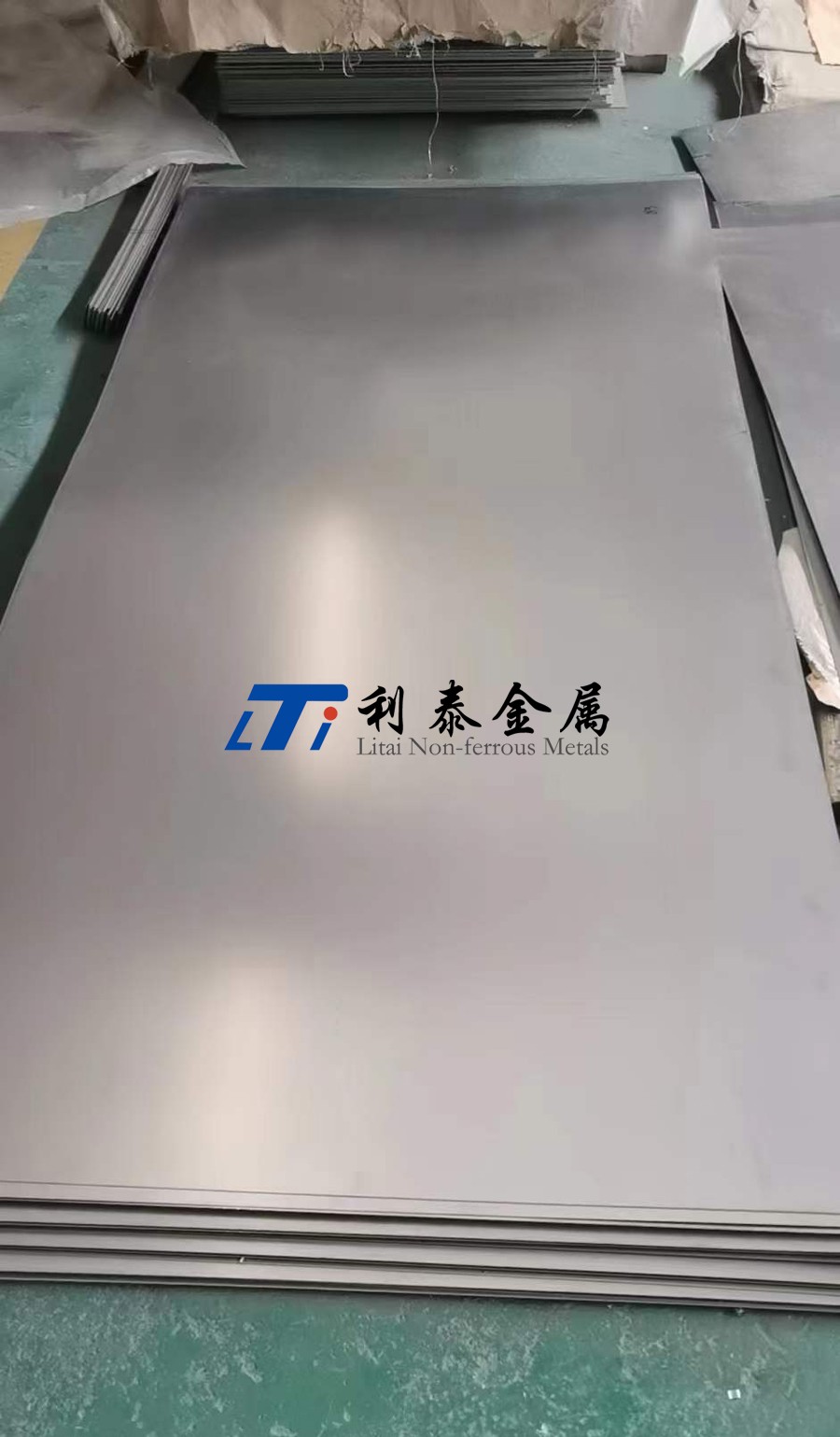

航空發動機部件用Ti60鈦板

詳細描述

Ti60鈦合金作為我國自主研發的高溫鈦合金，其應用領域主要集中在需要耐高溫、高強輕量化材料的 航空航天、能源裝備、工業裝備等尖端科技領域。

一、Ti60鈦板的定義與名義成分

1、定義：

Ti60是中國自主研發的近α型高溫鈦合金，名義成分為 Ti-5.8Al-4Sn-3.5Zr-0.7Mo-0.4Si-0.1C，專為航空發動機高溫部件設計，耐溫能力達600°C，是國產高溫鈦合金的標桿材料。

2、執行標準：

中國：GB/T 3621《鈦及鈦合金板材》、HB 6623《航空用鈦合金棒材規范》

國際參考：AMS 4985（類似成分高溫鈦合金標準）

二、性能與特點

1、核心性能：

高溫強度：600°C下抗拉強度≥650 MPa，持久壽命（600°C/150 MPa）≥100小時。

抗氧化性：表面形成致密Al?O?-SiO?復合氧化膜，600°C氧化增重＜2 mg/cm2。

抗蠕變性：600°C/100 MPa條件下蠕變速率＜1×10?? s?1。

2、突出特點：

高溫穩定性：Zr、Si元素抑制α?相脆化，延長高溫服役壽命。

損傷容限性：斷裂韌性≥50 MPa·m1/2，裂紋擴展速率低。

工藝兼容性：支持鍛造、鑄造、粉末冶金（需預熱保護）。

三、航空航天領域的具體應用

1、航空發動機：

高壓壓氣機葉片：替代鎳基合金（如Inconel 718），減重30%。

渦輪盤與鼓筒：耐受600°C高溫燃?xì)鉀_刷，提升推重比。

燃燒室火焰筒：抗熱疲勞與氧化剝落。

2、航天器：

火箭發動機噴管：短時耐受800°C燃?xì)鉀_擊。

可重復使用飛行器熱端結構：多次再入大氣層耐溫需求。

四、制造工藝

1、熔煉：

真空自耗電弧爐（VAR）三次熔煉+電子束冷床爐（EBCHM），氧含量≤0.12%。

2、熱加工：

β相區鍛造（1000~1050°C），晶粒細化至ASTM 5-6級。

等溫模鍛技術，制造復雜形狀部件（如空心葉片）。

3、熱處理：

雙重退火：1020°C×2h（固溶） + 650°C×8h（時效），優化高溫性能。

4、表面處理：

熱障涂層（TBCs）：等離子噴涂YSZ（氧化釔穩定氧化鋯），耐溫提升至900°C。

五、與其他航空航天鈦合金的對比

關鍵區別：

Ti60 vs TC4：Ti60耐溫提升70%，但成本翻倍，適用于發動機核心高溫區。

Ti60 vs TC11：Ti60高溫抗氧化性更優（600°C vs 550°C），但加工難度更高。

Ti60 vs IMI 834：性能接近，Ti60成本低30%，但國際供應鏈認可度待提升。

六、選購方法與注意事項

1、選購要點：

認證文件：需GB/T 3621成分報告、NADCAP熱處理認證（航空發動機部件必備）。

性能驗證：高溫持久試驗（600°C/150 MPa≥100h）、超聲波探傷（缺陷≤Φ0.5mm）。

供應商資質：優先選擇中國航發集團認證企業（如航材院、寶鈦股份）。

2、注意事項：

熱加工控制：避免β相區停留過長（晶粒粗化風險）。

焊接保護：電子束焊（EBW）需真空環境，焊后需去應力退火。

氫脆防控：酸洗后氫含量≤0.008%（真空退火后檢測）。

七、未來新應用領域探索

1、超音速民機：

發動機短艙隔熱結構：耐受馬赫2.5+氣動加熱（600~800°C）。

2、空天飛機：

熱防護系統（TPS）支撐框架：多次往返大氣層的熱-機械疲勞耐受性。

3、增材制造：

梯度材料渦輪葉片：激光定向能量沉積（DED）結合Ti60與鎳基合金。

4、核動力航空器：

反應堆冷卻管路：抗中子輻照腫脹+高溫腐蝕。

總結

Ti60是中國航空發動機高溫部件的“國產王牌”，以600°C耐溫、高強輕量化為核心優勢，在高壓壓氣機與渦輪系統中逐步替代鎳基合金。相較于TC4、TC11等傳統鈦合金，其高溫性能顯著領先；對標國際IMI 834，成本優勢突出但工藝成熟度需持續提升。未來在超音速民機、空天飛機等領域的應用需突破大尺寸構件制造與涂層技術，選材時需嚴格驗證供應鏈能力，注重全生命周期性能-成本平衡，以推動國產高端裝備的自主化進程。
