鈦棒生產(chǎn)廠家談3D打印制粉鈦棒的制備工藝和行業(yè)標準

3D打印制粉鈦棒是以高純度海綿鈦或鈦合金為原料，經(jīng)多道冶金工藝制備的特種棒材，其核心價值在于為增材制造提供優(yōu)質(zhì)球形鈦合金粉末原料。在牌號體系中，α+β型TC4（Ti-6Al-4V）憑借良好綜合性能，成為航空航天與醫(yī)療植入領(lǐng)域應(yīng)用最廣泛的材料；α型TA15（Ti-6.5Al-2Zr-1Mo-1V）則因高溫強度優(yōu)勢，在航空發(fā)動機熱端部件制造中占據(jù)重要地位。

制粉工藝方面，等離子旋轉(zhuǎn)電極法（PREP）通過高達30000rpm的離心轉(zhuǎn)速，實現(xiàn)10-150μm窄粒度分布粉末制備，其粉末球形度超98%，氧含量可控制在≤0.15%，典型應(yīng)用于GE9X發(fā)動機的3D打印鈦合金燃油噴嘴制造；氣體霧化法（GA）通過優(yōu)化超音速氣流參數(shù)，可實現(xiàn)5-53μm超細粉末生產(chǎn)，適用于復雜結(jié)構(gòu)醫(yī)療植入物制造，如Stryker公司采用GA法鈦合金粉末打印的多孔髖關(guān)節(jié)假體，孔隙率達35%-45%，顯著促進骨組織長入。

行業(yè)標準體系日趨完善，國際上遵循ASTMF3055、ISO52900等規(guī)范，對粉末流動性（≥20s/50g）、松裝密度（≥4.0g/cm3）等關(guān)鍵指標嚴格要求；國內(nèi)則依托GB/T2965、GB/T3620.1等標準，建立涵蓋化學成分、顯微組織、疲勞性能的全流程質(zhì)量管控體系。例如，中國航發(fā)集團在C919發(fā)動機部件制造中，嚴格執(zhí)行HB7769-2004標準，確保鈦合金粉末批次穩(wěn)定性。

關(guān)鍵技術(shù)突破集中于成分均勻性控制與缺陷抑制。采用真空自耗電弧爐（VAR）+電渣重熔（ESR）雙聯(lián)工藝，可將鈦棒中的間隙元素氧、氮含量分別控制在≤1300ppm、≤200ppm；在制粉環(huán)節(jié)，通過優(yōu)化等離子弧功率與氣體冷卻效率，PREP法粉末衛(wèi)星球占比可降低至2%以下。典型案例為美國普惠公司，通過開發(fā)新型PREP制粉設(shè)備，將鈦合金粉末中夾雜缺陷率從0.3%降至0.05%，顯著提升3D打印渦輪盤的疲勞壽命。

當前應(yīng)用領(lǐng)域持續(xù)拓展深化，航空航天領(lǐng)域占比超60%，空客A350XWB的3D打印鈦合金中央翼盒減重達15%；醫(yī)療領(lǐng)域，3DSystems公司利用鈦合金粉末打印的個性化顱骨修復體，貼合度誤差小于0.5mm。未來，在核聚變反應(yīng)堆第一壁材料、深海耐壓殼體等極端工況領(lǐng)域，新型高熵合金化鈦棒與復合增強鈦基粉末將迎來突破；生物3D打印方向，通過表面改性技術(shù)賦予鈦合金粉末抗菌、促血管生成特性，有望實現(xiàn)功能性器官打印，推動再生醫(yī)學發(fā)展。利泰金屬基于鈦粉制備工藝與材料科學進展相關(guān)研究，將3D打印制粉鈦棒的制備工藝、關(guān)鍵技術(shù)、執(zhí)行標準、應(yīng)用案例等多維參數(shù)呈現(xiàn)如下：

1. 鈦棒原料關(guān)鍵指標

2. 鈦棒制備工藝對比

創(chuàng)新工藝：

懸浮熔煉技術(shù)：制備Φ200mm超大單晶鈦棒（晶界數(shù)量減少90%）

梯度鈦棒：Al/V成分軸向漸變（適用于功能梯度材料打印）

3. 制粉工藝與鈦棒參數(shù)映射

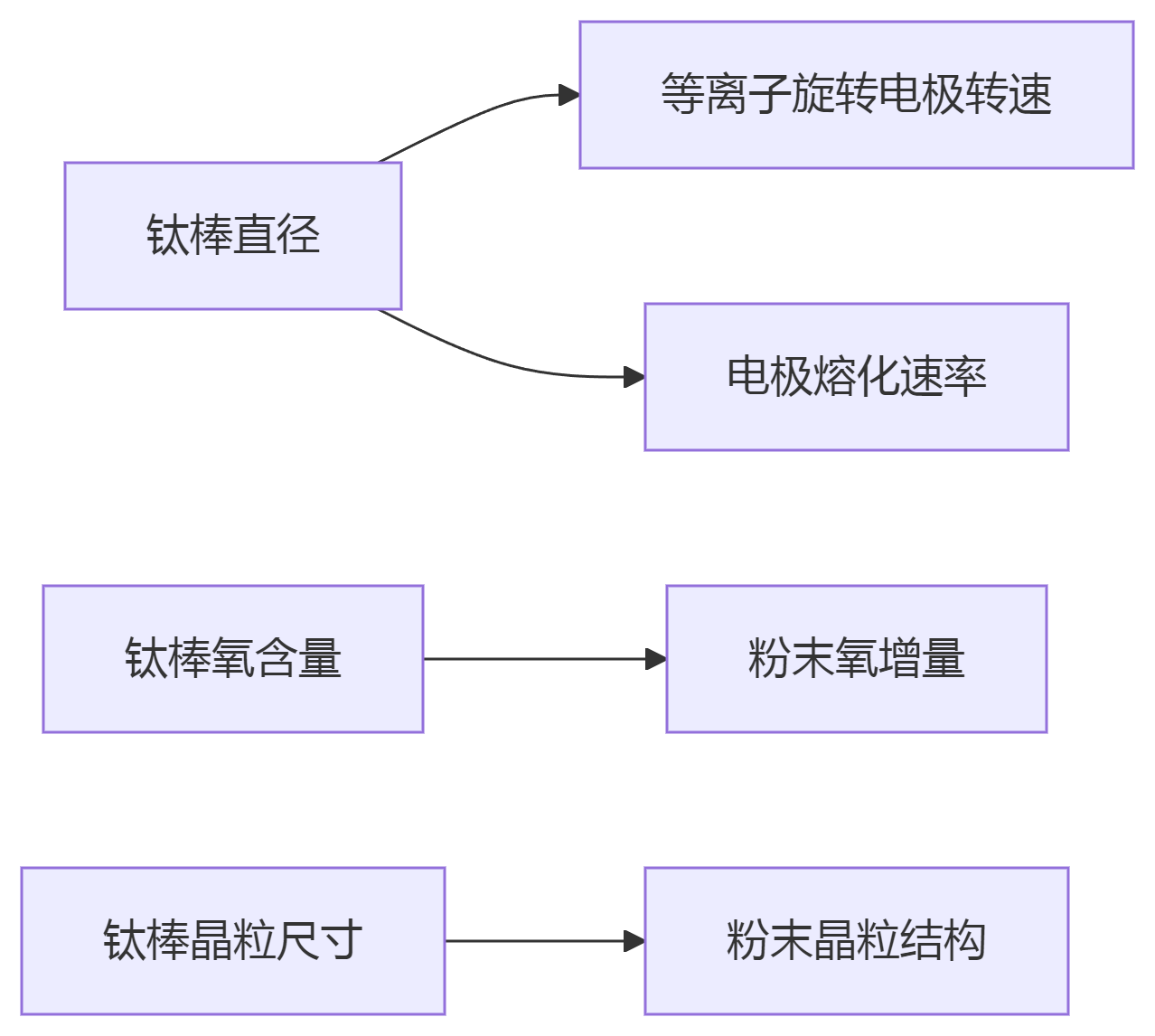

參數(shù)關(guān)系：

鈦棒直徑Φ70mm → PREP轉(zhuǎn)速15,000rpm → 粉末粒度15-53μm

氧含量800ppm → 等離子霧化后氧增量200ppm → 最終粉末1000ppm

4. 制粉鈦棒行業(yè)標準

5. 技術(shù)突破與成本優(yōu)化

6. 產(chǎn)業(yè)化應(yīng)用案例

7. 國內(nèi)外技術(shù)代差分析

8. 未來技術(shù)路線圖

3D打印制粉鈦棒正向超大尺寸、超高純凈、功能集成方向發(fā)展，建議重點突破單晶鈦棒制備與在線成分監(jiān)測技術(shù)，同時布局太空原位資源利用等戰(zhàn)略領(lǐng)域。短期內(nèi)可通過近凈成形熔煉降低棒材成本，中期需建立鈦棒-粉末-打印件全流程數(shù)據(jù)庫，長期應(yīng)參與國際標準制定以提升產(chǎn)業(yè)話語權(quán)。
